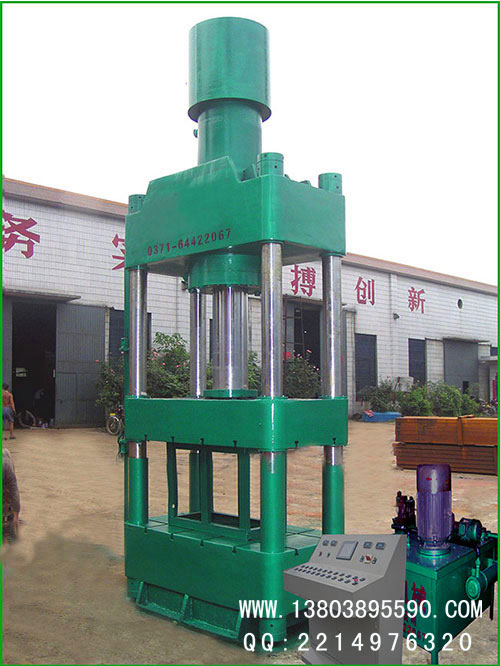

四柱液壓機
四柱液壓機
型號：45T—1200噸
特點：全自動控制，故障率低，發熱量小，生產率高，節電耐用，降低了生產成本，高度集中的液壓閥塊和獨特的油路設計加快了運行速度，保證了用戶的生產需求，成型壓力大，提高了產品的質量。
用途：一種以液體來作為工作介質，用來傳遞能量以實現各種工藝的一種機器。液壓機除用于鍛壓成形之外，也是可以用在矯正、壓裝、打包、壓塊以及壓板等方面。
一、產品簡介
四柱液壓機是在油泵的作用下把液壓油輸送到閥塊，控制系統控制各個閥使高壓力的液壓油到達液壓缸的上下腔，促使液壓機運動。液壓機是利用液體來傳遞壓力的設備。
銘澤機械液壓機為三梁四柱導向，定位準確；采用優化的液壓控制系統，壓力大；同時采用全自動可編程控制，提高了生產效率。通過更換不同模具可以生產出不同的產品，能真正實現一機多用的效果。更重要的是該設備在生產過程中不會產生有害氣體，是一種環保的高科技設備。其系列設備又被叫做萬能液壓設備，被廣泛用于各個行業，如：新型建材行業、型煤壓制成型、冷（熱）擠壓金屬成型、薄板拉伸以及橫壓、彎壓、翻透、校正等。
二、產品組成
由主機、電腦控制柜和液壓泵站組成。主機是液壓機的主體，由各種功能的液壓缸、立柱和橫梁組成；電腦控制柜是用來控制閥塊的，由各種功能的電器元件組成；液壓泵站是用來控制油路流向的，由油箱、泵、閥、控溫組件、過濾器組件等組成。
三、工作原理
四柱液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構通常采用油泵作為動力機構，一般為積式油泵。為了滿足執行機構運動速度的要求， 選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。各種可塑性材料的壓力加工和成形，如不銹鋼板鋼板的擠壓、彎曲、拉伸及金屬零件的冷壓成形，同時亦可用于粉末制品、砂輪、膠木、樹脂熱固性制品的壓制。
四、產品特點
采用高技術的液壓傳功方案，自動化程度高，大大降低了工人的勞動強度，提高了產品的產量。
◎機身采用鑄鋼件構造，提高了強度與剛度，增強了設備的穩定性，使機器運行時更加平穩，延長了機器的使用壽命
◎高度集中的液壓閥塊和獨特的油路設計加快了運行速度，保證了用戶的生產需求，成型壓力大，提高了產品的質量
◎技術含量高，全自動控制，故障率低，發熱量小，生產率高，節電耐用，降低了生產成本
◎液壓成型成本低，節約了成本資源
五、技術參數
|
型號 |
單位 |
45T |
63T |
100T |
160T |
200T |
315T |
400T |
500T |
630T |
830T |
1200T |
|||||||||||||||
|
公稱力 |
KN |
450 |
630 |
1000 |
1600 |
2000 |
3150 |
400 |
5000 |
6300 |
8300 |
12000 |
|||||||||||||||
|
頂出力 |
KN |
63 |
100 |
200 |
250 |
400 |
630 |
630 |
1000 |
1250 |
1800 |
1600 |
|||||||||||||||
|
液體最大工作壓力 |
Mpa |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|||||||||||||||
|
滑塊行程 |
Mm |
350 |
500 |
500 |
500 |
700 |
800 |
800 |
900 |
900 |
1000 |
1000 |
|||||||||||||||
|
最大開口高度 |
Mm |
600 |
700 |
900 |
900 |
1120 |
1250 |
1400 |
1500 |
1500 |
1800 |
1800 |
|||||||||||||||
|
工作臺尺寸 |
前后 |
Mm |
400 |
500 |
580 |
800 |
900 |
1260 |
1200 |
1400 |
1600 |
2400 |
2500 |
||||||||||||||
|
左右 |
Mm |
400 |
500 |
710 |
800 |
900 |
1260 |
1260 |
1400 |
1600 |
1600 |
1800 |
|||||||||||||||
|
頂出缸行程 |
Mm |
120 |
160 |
200 |
200 |
250 |
300 |
300 |
300 |
400 |
400 |
400 |
|||||||||||||||
|
滑塊速度 |
空程下行 |
Mm/s |
40 |
50 |
100 |
100 |
100 |
100 |
100 |
100 |
>100 |
120 |
120 |
||||||||||||||
|
工作 |
Mm/s |
8-15 |
8-15 |
8-15 |
8-15 |
8-15 |
8-15 |
8-15 |
10 |
12 |
5-12 |
5-12 |
|||||||||||||||
|
回程 |
Mm/s |
60 |
60 |
60 |
60 |
70 |
70 |
70 |
80 |
65 |
80 |
90 |
|||||||||||||||
|
電機功率 |
KW |
4 |
5.5 |
5.5 |
11 |
11 |
18.5 |
22 |
37 |
55 |
75 |
75 |
|||||||||||||||
|
總重量（約） |
T |
2.8 |
3.5 |
5 |
8.5 |
12 |
15 |
22 |
30 |
40 |
50 |
60 |
|||||||||||||||
六、操作事項
1、液壓機操作者必須經過培訓，掌握設備性能和操作技術后，才能獨立作業。
2、作業前，應先清理模具上的各種雜物，擦凈液壓機桿上任何污物。
3、液壓機安裝模具必須在斷電情況下進行，禁止碰撞啟動按鈕、手柄和用腳踏在腳踏開關上。
4、裝好上下模具對中，調整好模具間隙，不允許單邊偏離中心，確認固定好后模具再試壓。
5、液壓機工作前首先啟動設備空轉分鐘，同時檢查油箱油位是否足夠、油泵聲響是否正常、液壓?jiǎn)卧肮艿馈⒔宇^、活塞是否有泄露現象。
6、開動設備試壓，檢查壓力是否達到工作壓力，設備動作是否正常可靠，有無泄露現象。
7、調整工作壓力，但不應超過設備額定壓力的，試壓一件工件，檢驗合格后再生產。
8、對于不同的液壓機型材及工件，壓裝、校正時，應隨時調整壓機的工作壓力和施壓、保壓次數與時間，并保證不損壞模具和工件。
9、機體壓板上下滑動時，嚴禁將手和頭部伸進壓板、模具工作部位。
10、嚴禁在施壓同時，對工作進行敲擊、拉伸、焊割、壓彎、扭曲等作業。
11、液壓機壓機周邊不得抽煙、焊割、動火，不得存放易燃、易爆物品。做好防火措施。
12、液壓機工作完畢，應切斷電源、將壓機液壓桿擦試干凈，加好潤滑油，將模具、工件清理干凈，擺放整齊
