粉煤灰的排放方式－联合除灰系统

大型电厂一般都使用联合除灰系统，即将水力除灰系统和气力除灰系统混合使用，以便发挥各自的长处，达到理想的技术经济效益。现举三个实例说明如下：

1.国内某500MW燃煤电厂除灰系统

　　该厂装有4台125MW机组，年排灰量约45×104t。其中，两台锅炉采用旋风干式除尘器，排出的是干粉煤灰，用仓式泵送往粉煤灰房建材料厂生产煤灰砖。考虑到电厂生产和粉煤灰房建材料企业生产的不均衡性，在除尘器集灰斗下还装有切换挡板，当粉煤灰房建材料企业不用灰或用灰量减少时，可改向水力除灰沟排灰。另两台锅炉采用文丘里湿式除尘器，排出的是湿灰，灰水直接排入灰沟。灰沟与泵房相连。泵房内装有三台灰泵，型号为10PH，一台运行，两台作为检修和备用。灰渣泵将灰浆通过三条输灰管道送山谷中的灰场，灰场距厂区2.2km，沿途高点高出厂区45m。灰管由公称直径为400mm的钢管、预应力钢筋混凝土管和自流沟三段组成。

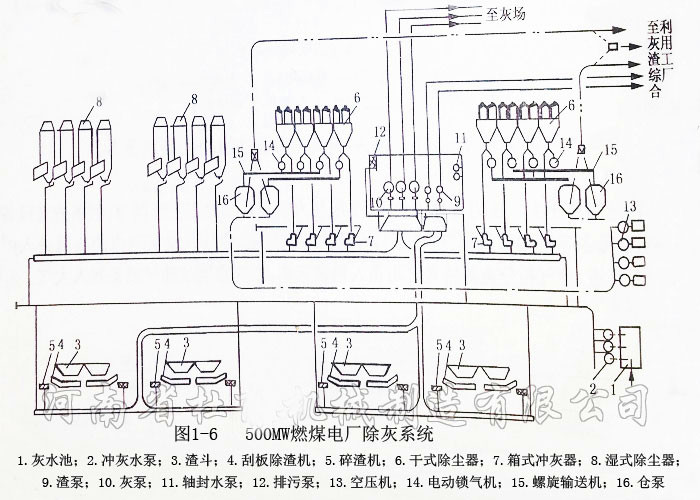

该厂为灰渣分排。每台锅炉炉膛渣斗下装有两台碎渣机，经破碎后的炉渣流至排渣沟，再由两台灰渣泵（6PH）送往粉煤灰房建材料企业生产炉渣砖。当排渣系统发生故障或粉煤灰房建材料企业停止用渣时，可通过挡板切换至主灰渣泵（10PH）前的灰池内，改为灰渣混除运行，将渣和灰混排至灰场。详见图1-6。

　　2.国外某2000MW燃煤电厂除灰系统

国外某2000MW燃煤电厂装有4台500MW机组，采用联合除灰系统。每台机组有32个机械除尘器灰斗和24个电气除尘器灰斗。粉煤灰从这些斗中经叶片式给料机进入集灰的空气斜槽，然后将灰送至底部的中间主灰斗内。锅炉省煤器和空气预热器沉积的细灰，则经空气斜槽进入辅助灰斗，然后再由螺旋输灰泵用管道送入中间主灰斗。中间主灰斗下装有三台螺旋输灰泵，通过两条并列的气力除灰管向粉煤灰贮库送灰。

每条管道的送灰在进入灰库前，可以通过换向阀门（或挡板）向两个灰库任意送灰，或者改为进入备用的水力除灰系统。

在水力除灰系统中，靠灰浆泵进灰斗上方的水力喷射器使水和灰混合，通过灰浆泵送往灰场。

粉煤灰库中的灰可以装入火车罐车、汽车罐车外运，也可以经加水螺旋输灰机，将湿润后的粉煤灰装入自卸卡车外运。

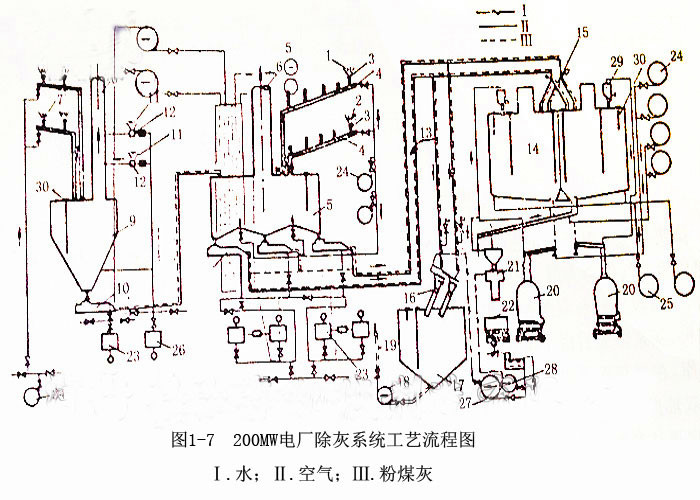

图1-7是该厂除灰系统工艺流程图。

　　3.国内革改扩建热电厂除灰系统

国内某发电厂始建于1941年，经过多次改扩建，现有装机容量300MW，锅炉蒸发量1410t/h，发电和供热两用。现有的除灰渣系统为厂内灰渣混排水力输送，厂外灰渣分送。灰渣经灰渣沟流入厂内一级泵房，经灰渣泵输送至厂外中继泵房的振动筛处，将粒径3mm以上的渣分离出来后装车外运，而灰浆则进入浓缩池浓缩，然后经中继泵房送往8km以外的灰场堆置。

正在进行的改扩建内容是拆除大部分现有设备，只保留50MW的装机和435t/h的锅炉，新增一台300MW供热机组，配一台1025t/h锅炉。

新增设施年排粉煤灰约20×104t，用电收尘器收集干灰。电收尘器计有5个电场，其中1、2电场主要出粗灰，3、4、5电场主要出细灰。电力主管部门和国家环保部门要求该厂的粉煤灰全部综合利用。该厂已与有关企业签订供灰合同，根据合同要求，电厂必须对粉煤灰进行分选，分别供应符合“GB1596-91”《用于水泥和混凝土的粉煤灰》所要求的一级灰、二级灰和粗灰。为此，该厂设置了两个系统：

（1）排灰系统

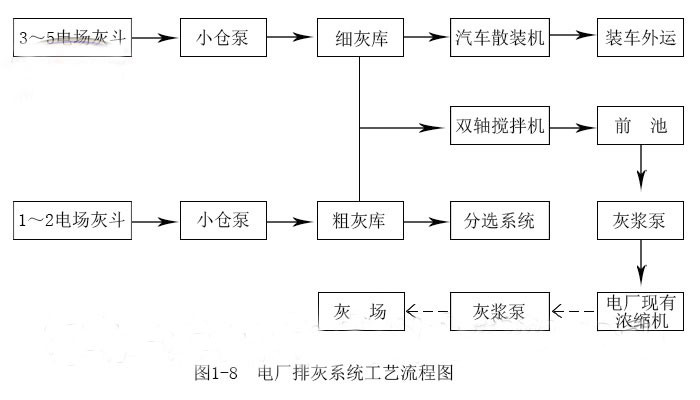

系统如图1-8所示。

　　排灰系统采用干灰正压浓相气力输送系统，在每个电除尘器灰斗下设置一个压力输送罐，利用压缩空气作动力源，将灰送往储灰库。1、2电场的灰往粗灰库，在粗灰库下设有两个卸灰口：一路设置一台双轴搅拌机，将干灰加水搅拌成中浓度的浆液，用灰浆泵送至电厂现有的浓缩机，灰浆浓缩后由中继泵房送往灰场；另一路接至粉煤灰分选系统。3、4、5电场的灰送往细灰库，在细灰库下也设有两个卸灰口：一路通过汽车散装车运往综合利用客户；另一路排至双轴搅拌机将灰搅拌成中浓度的浆液，用灰浆泵送至电厂现在的浓缩机，灰浆浓缩后由中继泵送往灰场。上述水排灰系统是为综合利用外运满足不了排灰要求且储灰库已满库时的备用措施。

（2）分选系统

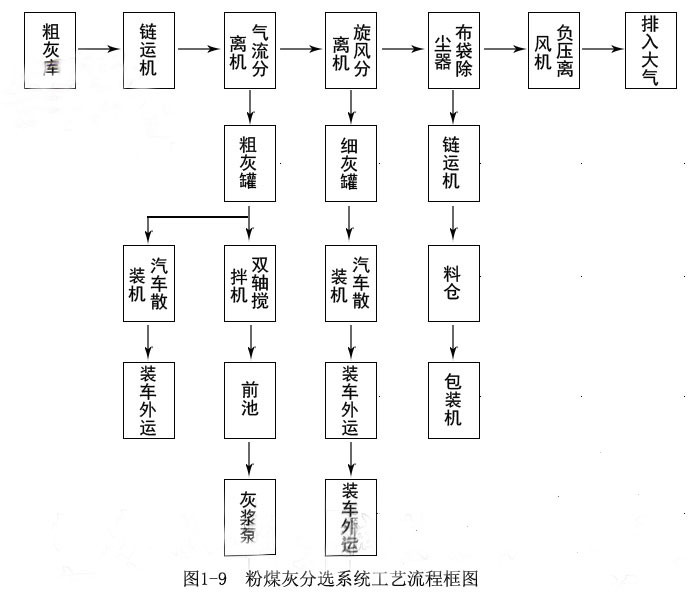

图1-9是分选系统的工艺流程框图。

在粗灰库下设置了一路分选系统。干灰经链运机排入输灰管中，与一次风均匀混合成气、固两相流入分级机。分级后，达不到细度要求的粗灰排入粗灰罐。粗灰罐下也设有两个卸灰口，一路通过汽车散装机装入散装罐车，运往需用粗灰的综合利用客户；另一路排至双轴搅拌机，将灰搅拌成中浓度的浆液，用灰浆泵送至电厂现有的浓缩机，灰浆浓缩后由中继泵房送往灰场。分级后达到叙利亚要求的细灰随气流经旋风分离器排入细灰罐。细灰罐下设汽车散装机，细灰被装入散装罐车运往需用细灰的综合利用客户。从旋风收尘器排出的气流中含有一定量的极细的粉煤灰微粒，通过布袋除尘器将这些微粒收集起来，由链运机输送至料仓，再经包装机装袋存入仓库，用普通卡车外运。含尘气体经布袋除尘器净化后，通过负压离心风机排至大气。

该电厂的除灰系统是比较完善的，考虑了不同综合利用客户对灰的品质的不同要求，创造了良好的装车条件。同时，解决了排灰和综合利用的不平衡性，即使综合利用满足不了排灰要求，电厂的生产也不受干扰。该厂实行粉煤灰分级供应后，相应实行优质优价。1999年，二级灰每吨干灰售价30元，粗干灰每吨售价10元，客户到灰场挖灰不收费或视挖灰的难易程度每立方米湿灰由电厂补贴客户3~5元。
