粉煤灰的排放方式—水力除灰

  粉煤灰房建材料行业有必要对发电厂粉煤灰的排放方式有一个大体了解，以便做好相互之间的衔接工作。

  燃煤发电厂的除灰，大体上可以分为水利除灰、气力除灰和机械除灰三种方式。采用那一种除灰方式，由灰渣量、灰渣量、灰渣性质、自然条件、环保要求和灰渣去向等条件决定。老电厂多采用水力除灰方式，新建电厂都是大型装机，一般均用电收尘器和气力除灰系统或电收尘器和混合除灰系统。机械除灰渣只在老的小型电厂使用。

   一、水力除灰

  水力除灰是以水为介质输送的，该系统有排渣、冲灰、碎渣、输送等设备，以及除灰管道等组成。水力除灰对输送不同的灰渣适应性强，运行比较安全可靠，操作维护简便，并且在输送过程中灰渣不会扬撒，我国多数中、小型电厂都采用此种除灰方式。但是，灰水pH值一般均超过环保法规的限制，不允许从灰扬向外直接排放，不论采取回收或处理措施，都需要很高的设备投资和运行费用。

  水力除灰系统可分为灰渣混排和灰渣分排两种，灰渣混排是将除尘器分离下的炉膛排出炉渣，在灰渣输送设备之前混合在一起。灰渣分排则是将飞灰和炉渣分别用单独的系统输送。

  水力除灰的输送设备有灰渣泵、喷嘴除灰器、油隔离泥浆泵，现分述如下：

  1.灰渣喷除灰系统

图1-2是灰渣泵灰渣混排系统工艺流程图。用灰渣泵可输送的浓度高可达20%~30%，但老电厂所用旧型号灰渣泵输送浓度均在10%一下。8PH型灰渣泵的大输送距离为3.5km，10PH泵的大输送距离为6.7km。

图1-2 灰渣泵混排系统工艺流程

  2.喷嘴除灰器除灰系统

  这种除灰系统的主要设备有高压冲灰水泵、低压冲水泵和喷嘴除灰器等。排渣槽和除灰器灰头下的灰渣通过低压冲灰水泵供给的水排出，喷嘴除灰器和喷射输送用水则由高压冲灰水泵供水。渣和灰与冲灰水混合后经喷嘴除灰器送出。这种除灰系统输送距离为3~5km。由于其效率低，耗水量大，一般只在间断除灰的中、小型锅炉使用。

  3.油隔离泥浆泵除灰系统

  油隔离泥浆泵可输送浓度达50%~60%的稠灰浆，因此，在油隔离灰浆泵前要设浓缩池、吸浆池等。图1-3是这种除灰系统的工艺流程图。

  油隔离泥浆泵的出口压力可达4000~6000KPa，对灰场在10Km以外或提升高度较大的除灰系统为有利。这种系统的耗水量仅为灰渣泵除灰系统耗水量的20%左右。这种系统设备和操作和较为复杂，维修工作量大，一般用于大型企业。

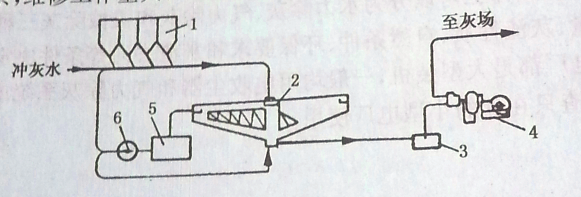

图1-3  油隔离泥浆泵除灰系统工艺流程图

       1. 湿式除灰器斗；2.浓缩池；3.吸浆池；4、油隔离泥浆泵；5. 回水池；6.会水泵
